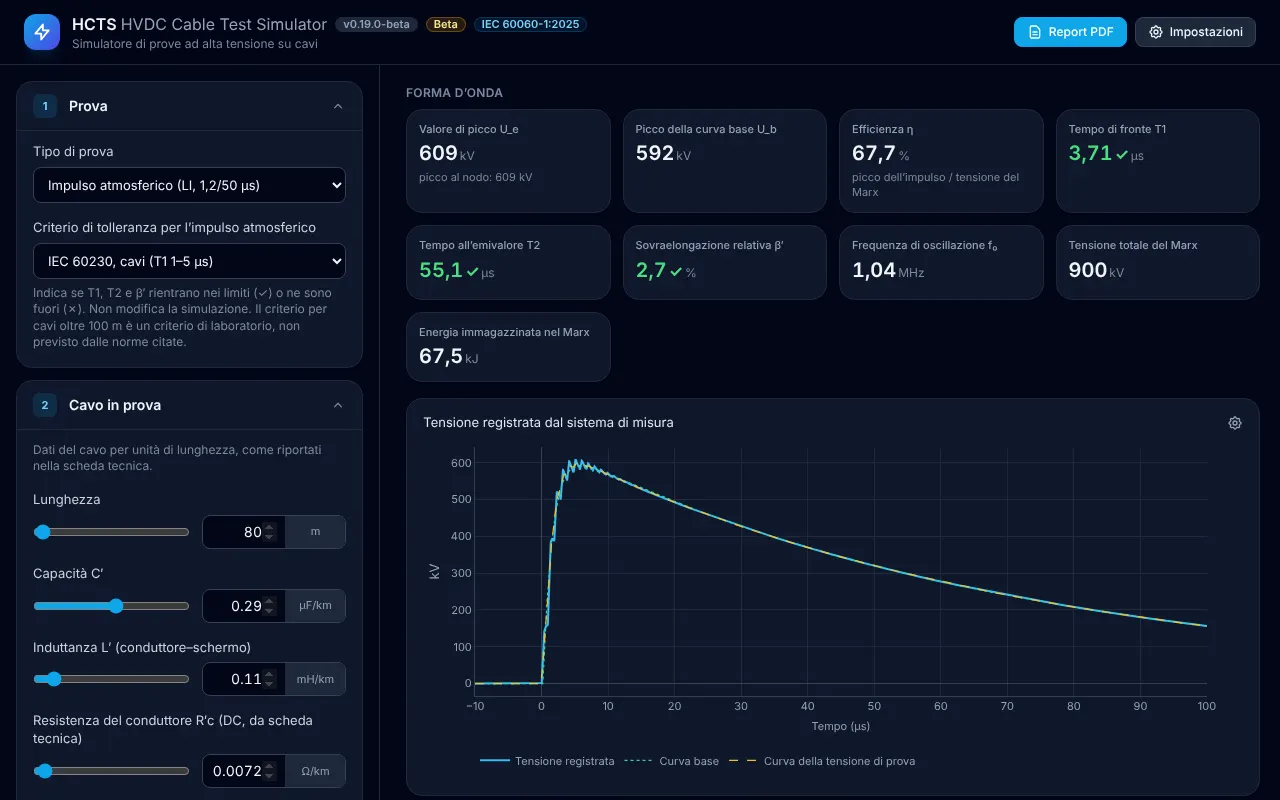

HCTS (HVDC Cable Test Simulator) è un simulatore online gratuito delle prove ad alta tensione sui cavi HVDC. Permette di preparare e capire una prova prima di eseguirla davvero, vedendo come si comporta il circuito di prova al variare dei parametri.
Si inseriscono i dati del cavo così come compaiono nella scheda tecnica (lunghezza, capacità, induttanza, resistenza di conduttore e schermo) e la configurazione del generatore a impulsi Marx, stadio per stadio. Il simulatore calcola la forma d’onda e verifica se tempi e parametri rientrano nei limiti previsti dalla norma IEC 60060-1:2025.
Funzionalità principali
- Impulso atmosferico (LI, 1,2/50 µs) e impulso di manovra (SI, 170/2500 µs)
- Prove sovrapposte HVDC + impulso (SLIT e SSIT)
- Valutazione della forma d’onda: T1, T2 e β′ con criteri di tolleranza per cavi e laboratorio
- Report PDF della prova simulata, con dati CSV e grafici PNG
- Installabile come app su computer e smartphone, funziona anche offline
HCTS è in versione beta: è uno strumento di studio e supporto, non sostituisce le verifiche previste dalle norme in laboratorio.
